電纜橋架系列

　KJ系列橋架產品，為客戶提供充分的選擇空間:節能型橋架、快速扣接橋架、源碼Q目”大跨距橋架;多種形式的表面處理方式:鋼制橋架表面靜電噴粉、熱浸鍍鋅及高強防腐型(熱浸鍍鋅+靜電噴粉);鋁合金橋架表面陽極氧化處理;及具有特殊防腐要求的復合型橋架。滿足各類工程需要。

　　一、KJ系列橋架特點

　　1.直通外觀圓潤飽滿，分支系統采用圓弧型制作，在滿足布線功能的同時，能夠更好的保護電纜，達到產品與環境的完美融合，增添了藝術美感。

　　2.創新的造型設計，徹底解決了橋架產品原來笨重、安裝繁瑣等缺陷，具有質量輕承載力強，安裝便捷等特點;

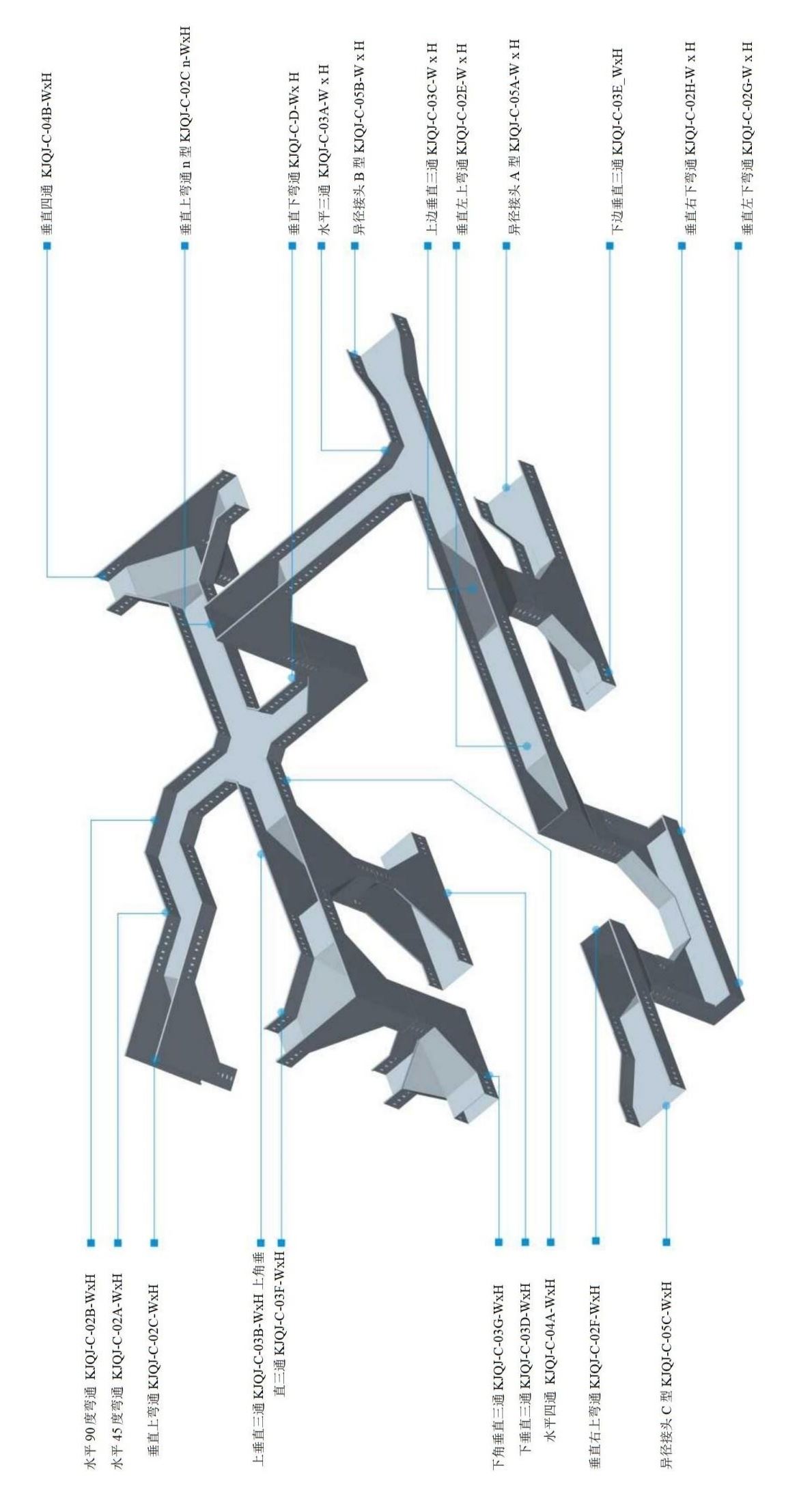

　　3.規范了種類繁多的附配件，極大地提高了兼容性和標準化程度，管理簡化，存儲方便。

　　二、適用范圍

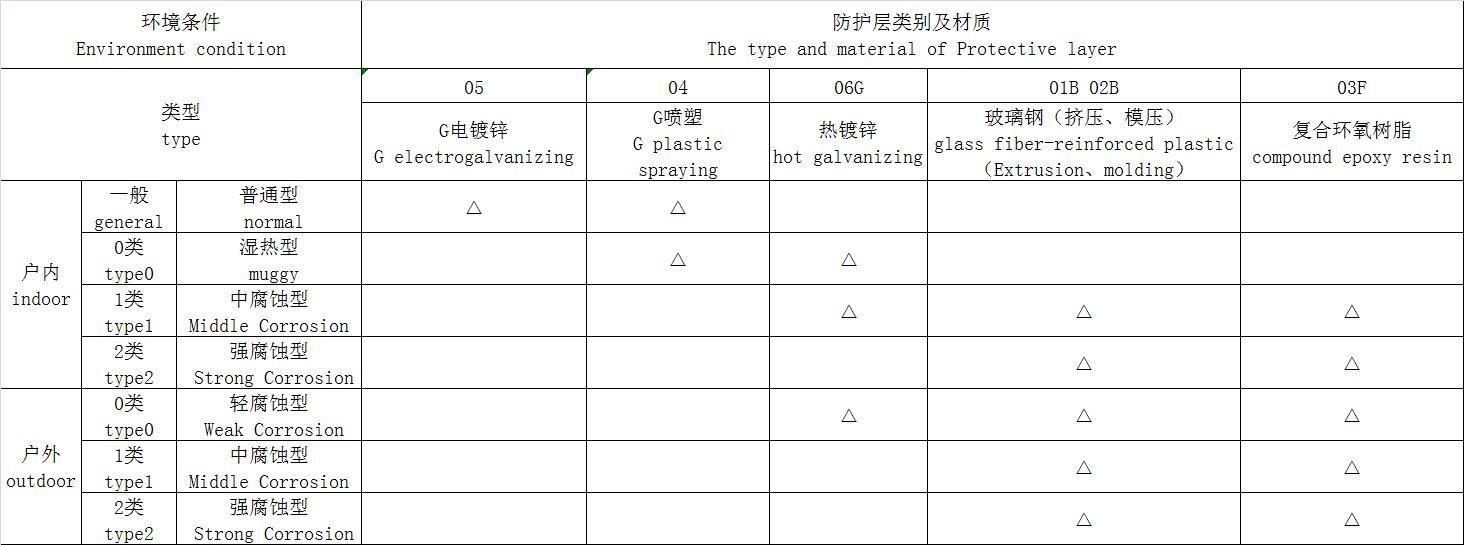

　　1.KJ系列橋架不論室內還是戶外，在腐蝕性環境還是特殊要求的條件，根據客戶需求可提供最佳的表面處理和材料規格;

　　2.KJ系列橋架適用于10KV以下的電力電纜、控制電纜的室內室外架空、電纜溝、電纜隧道及電纜豎井內的電纜敷設.廣泛應用于能源、電力、水利、企業、杜會公共設施等各個領域。

　　三、引用標準

　　KJ系列橋架完全符合國家及相關行業標準要求,依據如下:

　　1.GB/T21762- 2008 <電纜管理電纜托盤系統和電纜梯架系統》

　　2.JB/T10216- -2000《電控配電用電纜橋架

　　3.CECS31: 2006《鋼制電纜橋架工程設計規范>

　　四、橋架類型及規格型號選取

　　1.選取橋架類型需考慮使用環境、密封、散熱、屏蔽等因素;

　　2.選取橋架規格需考慮電纜規格、數量、不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內，不同等級的電纜敷設在同一層橋架內，中間須加設隔板隔離;3.電纜橋架規格的選取應符合行業規范填充率的要求，動力電纜宜取40-50%，控制電纜宜取60-70%，且預留10%左右的后續工程發展裕量。

　　五、安裝要求

　　1.電纜橋架水平架設，支撐跨距一般為2米，豎向架設支撐跨距-般為1.5米;2.電纜橋架多層安裝時，電力電纜層間距大于0.3米，控制電纜層間距大于0.2米;3.現場安裝橋架須按照規范要求固定、可靠連接;

　　4.安裝過程中，橋架系統禁止作為人性通道。

1、冷滾壓輕型電纜橋架

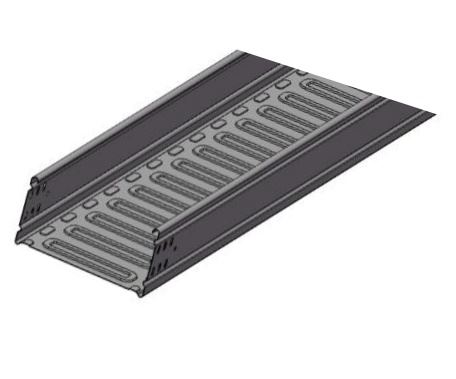

　　冷滾壓盤式電纜橋架

　　冷滾壓槽式電纜橋架
